Mesin industri jarang rusak secara tiba-tiba. Sebelum sebuah bearing jebol, sebelum rotor kehilangan keseimbangannya, atau sebelum poros mengalami fatigue, ada sinyal peringatan yang muncul lebih dulu. Salah satu sinyal paling konsisten dan paling mudah diukur adalah getaran.

Vibration condition monitoring adalah metode pemantauan getaran mesin secara terstruktur untuk mendeteksi perubahan kondisi internal sebelum kerusakan berkembang menjadi kegagalan. Bagi fasilitas industri yang mengoperasikan vacuum pump, roots blower, atau mesin rotasi lainnya, metode ini adalah salah satu fondasi program perawatan prediktif yang efektif.

Apa Itu Vibration Condition Monitoring?

Vibration condition monitoring adalah proses pengukuran, pencatatan, dan analisis data getaran mesin secara berkala untuk menilai kondisi mekanis mesin tersebut.

Prinsipnya sederhana yaitu setiap mesin yang bergerak menghasilkan pola getaran tertentu. Ketika kondisi mesin masih baik, pola itu stabil dan berada dalam batas toleransi yang bisa diprediksi. Ketika ada komponen yang mulai aus, longgar, atau tidak seimbang, pola getaran berubah. Perubahan inilah yang dideteksi, dianalisis, dan dijadikan dasar keputusan maintenance.

Dibandingkan dengan pendekatan maintenance reaktif (servis setelah rusak) atau time-based maintenance (servis berdasarkan jadwal tetap tanpa melihat kondisi aktual), vibration condition monitoring memberi informasi yang jauh lebih akurat tentang kapan sebuah mesin benar-benar membutuhkan perhatian.

Mengapa Vibrasi Mesin Perlu Dipantau Secara Rutin?

Getaran adalah bahasa mesin. Mesin yang beroperasi dalam kondisi baik akan menghasilkan getaran yang stabil dan terkontrol. Ketika ada sesuatu yang tidak beres di dalam mesin, getaran adalah sinyal pertama yang berubah, sering kali jauh sebelum operator mendengar suara abnormal atau melihat tanda fisik kerusakan.

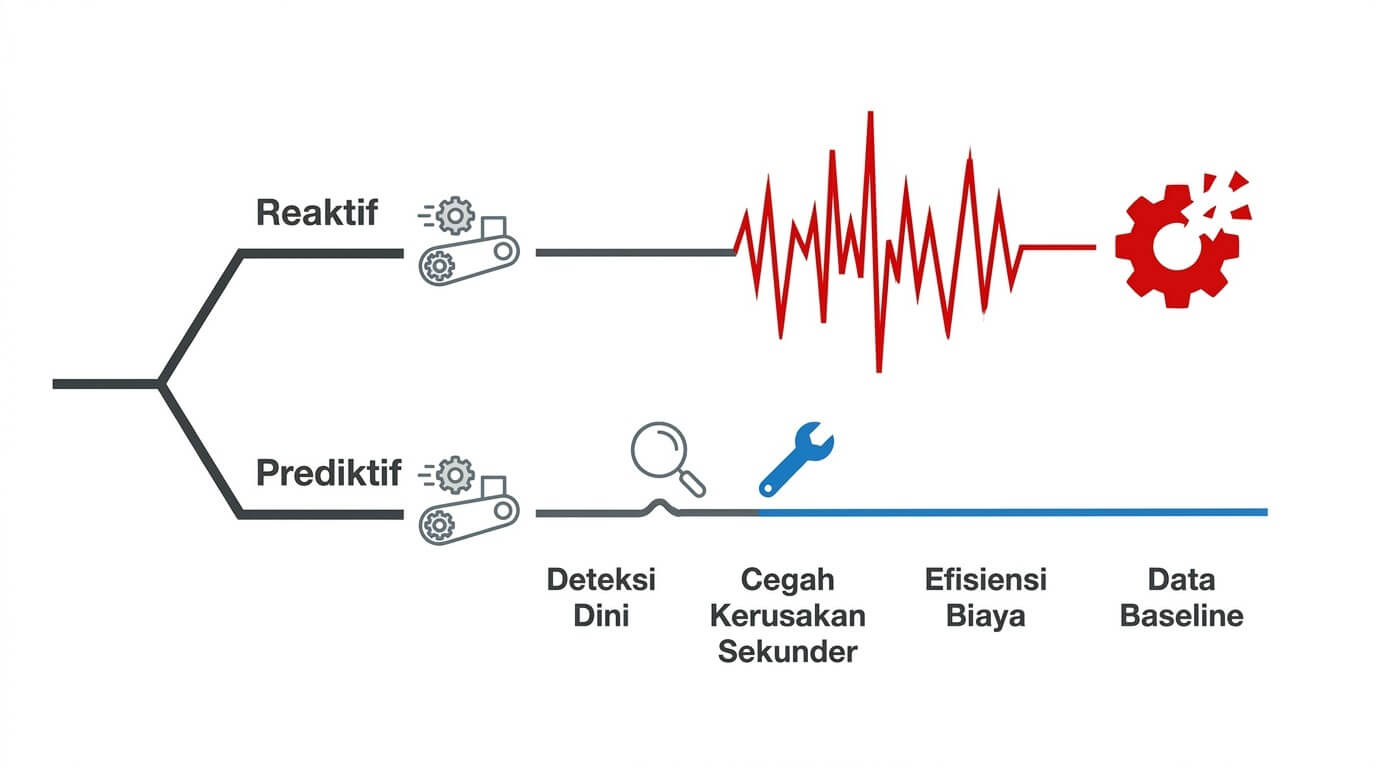

Pemantauan vibrasi secara rutin memberikan beberapa manfaat konkret:

• Deteksi dini kerusakan komponen, perubahan pola vibrasi pada bearing, rotor, atau kopling bisa terdeteksi minggu atau bahkan bulan sebelum komponen tersebut benar-benar gagal. Ini memberi waktu untuk merencanakan penggantian komponen tanpa harus menghentikan produksi secara mendadak.
• Menghindari kerusakan sekunder, satu komponen yang rusak dan dibiarkan beroperasi terlalu lama sering merusak komponen lain di sekitarnya. Bearing yang aus, misalnya, bisa mempercepat kerusakan poros jika tidak segera ditangani.
• Efisiensi biaya maintenance, dengan mengetahui kondisi aktual mesin, tim maintenance tidak perlu membongkar mesin yang masih dalam kondisi baik hanya karena jadwal sudah tiba. Sumber daya difokuskan ke mesin yang memang memerlukan perhatian.
• Data baseline untuk evaluasi jangka panjang, pengukuran vibrasi yang dilakukan sejak mesin baru dipasang (misalnya saat commissioning test) menjadi acuan kondisi "mesin sehat". Tren kenaikan nilai vibrasi dari waktu ke waktu bisa dianalisis untuk memprediksi umur komponen.

Baca Juga: Commissioning Test: Pengertian, Tujuan, dan Prosedur Standar untuk Mesin Industri

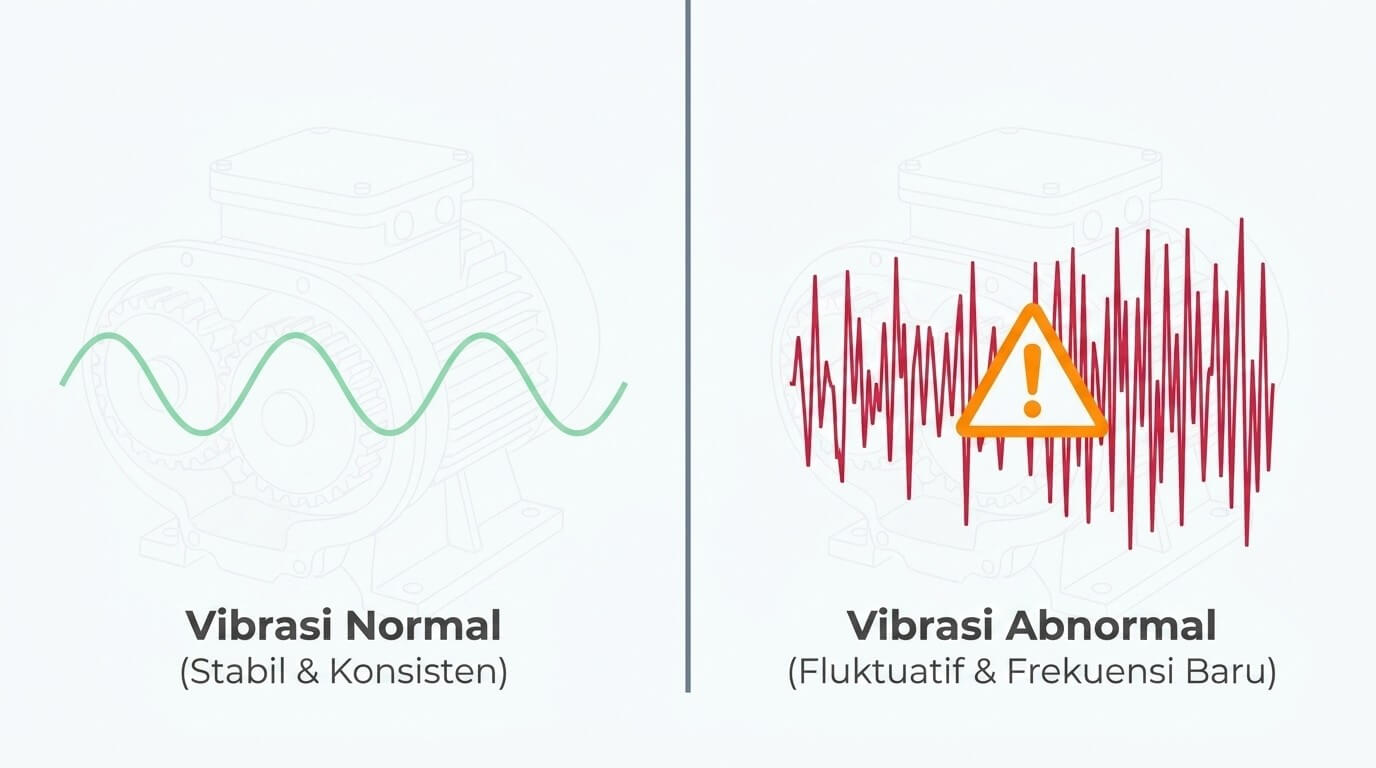

Vibrasi Normal vs. Vibrasi Abnormal

Tidak semua getaran berarti masalah. Setiap mesin rotasi menghasilkan getaran yang merupakan bagian normal dari operasinya. Yang perlu diwaspadai adalah ketika nilai atau pola getaran berubah secara signifikan dari baseline, atau ketika nilai melampaui batas toleransi yang ditetapkan standar.

Perbedaan utamanya:

• Vibrasi normal: stabil, konsisten, dalam batas toleransi standar, tidak menunjukkan tren kenaikan yang signifikan dari waktu ke waktu.
• Vibrasi abnormal: nilainya naik dibanding baseline, muncul frekuensi baru yang sebelumnya tidak ada, atau berfluktuasi tidak menentu, ini adalah indikasi ada perubahan kondisi mekanis di dalam mesin.

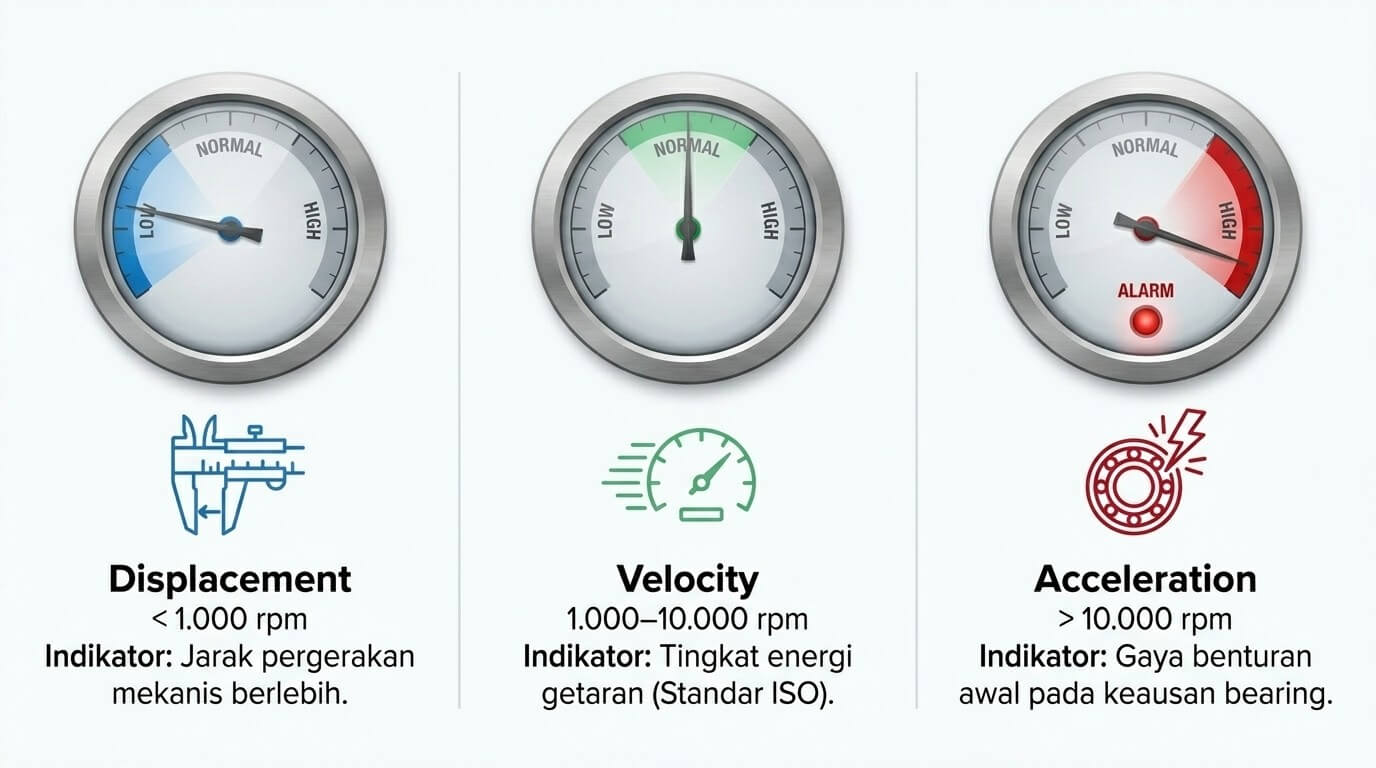

Parameter Vibrasi yang Diukur

Ada tiga parameter utama yang diukur dalam vibration monitoring, masing-masing memberikan informasi yang berbeda tentang kondisi mesin.

Displacement (Simpangan)

Displacement mengukur seberapa jauh komponen bergerak dari posisi tengahnya, dinyatakan dalam satuan mikrometer (µm) atau milimeter. Parameter ini paling relevan untuk memantau kondisi mesin yang berputar pada kecepatan rendah (di bawah 1.000 rpm), seperti beberapa jenis kompresor dan mesin proses besar.

Nilai displacement yang tinggi mengindikasikan pergerakan mekanis yang berlebihan, yang bisa menjadi tanda clearance bearing yang sudah terlalu longgar atau masalah pada sistem poros.

Velocity (Kecepatan)

Velocity mengukur kecepatan perubahan simpangan, dinyatakan dalam milimeter per detik (mm/s). Ini adalah parameter yang paling umum digunakan untuk mesin industri dengan kecepatan menengah (1.000–10.000 rpm) karena memberikan gambaran yang baik tentang tingkat energi getaran.

Standar ISO 10816 menggunakan velocity sebagai parameter utama dalam menetapkan batas toleransi vibrasi untuk berbagai kategori mesin. Nilai velocity yang melampaui batas toleransi adalah sinyal yang jelas bahwa mesin memerlukan pemeriksaan lebih lanjut.

Acceleration (Percepatan)

Acceleration mengukur laju perubahan kecepatan getaran, dinyatakan dalam g (gravitasi) atau mm/s². Parameter ini paling sensitif terhadap perubahan kondisi pada komponen yang berputar cepat seperti bearing, dan paling cocok digunakan untuk mesin dengan kecepatan tinggi (di atas 10.000 rpm).

Dalam praktik pemantauan bearing, acceleration, khususnya dalam bentuk nilai RMS atau peak, adalah parameter yang paling dini menunjukkan tanda-tanda keausan pada permukaan rolling element bearing.

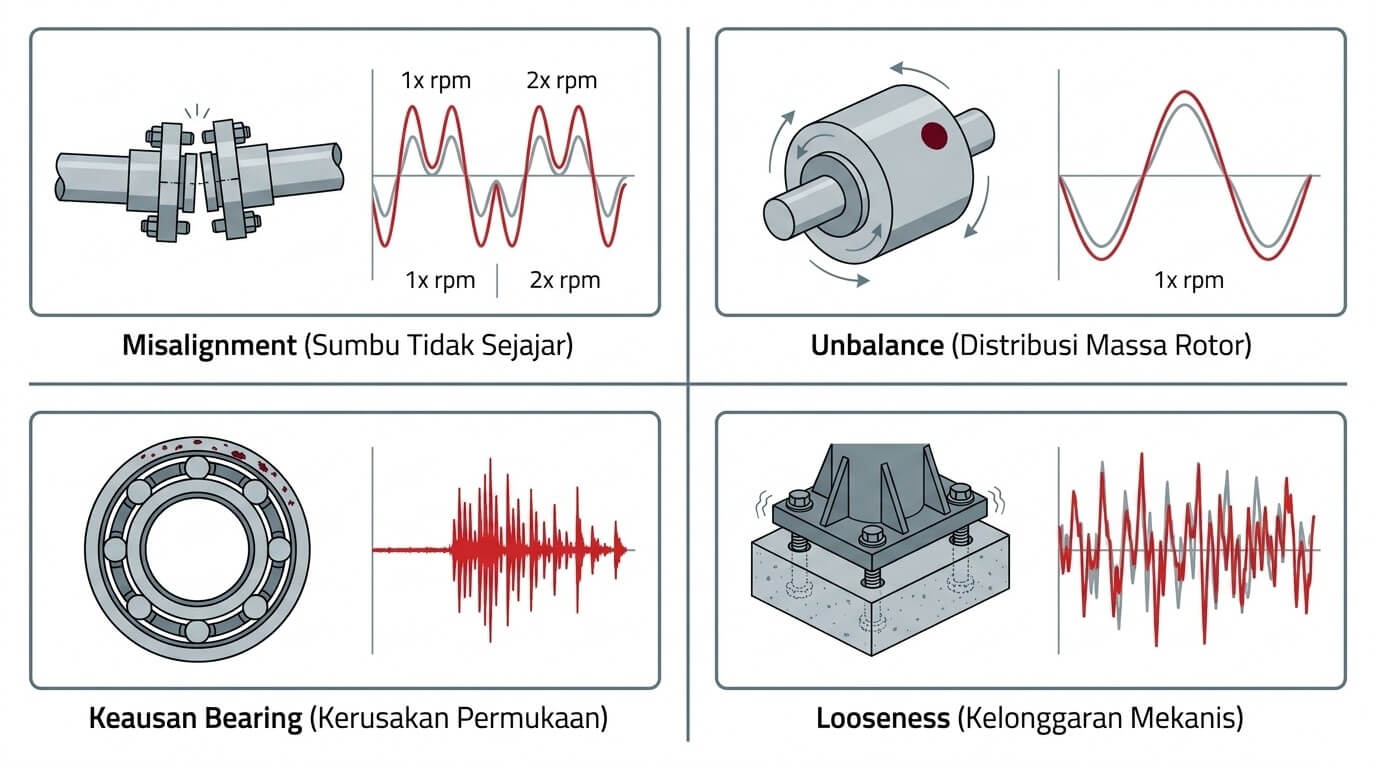

Penyebab Vibrasi Berlebih pada Mesin Industri

Memahami sumber vibrasi abnormal sama pentingnya dengan mengukurnya. Setiap penyebab menghasilkan pola frekuensi yang khas, yang bisa diidentifikasi melalui analisis spektrum (FFT analysis).

Misalignment

Misalignment terjadi ketika sumbu poros mesin tidak sejajar dengan sumbu motor penggerak atau komponen lain yang terhubung. Kondisi ini menghasilkan getaran dengan karakteristik frekuensi yang spesifik, biasanya pada 1x dan 2x putaran per menit (rpm) mesin.

Misalignment adalah salah satu penyebab vibrasi berlebih yang paling umum, dan sepenuhnya bisa dicegah dengan prosedur alignment yang tepat saat instalasi dan setelah setiap pembongkaran mesin.

Baca Juga: Alignment Pompa: Metode, Fungsi, dan Pentingnya untuk Performa Mesin Industri

Unbalance pada Rotor

Unbalance terjadi ketika distribusi massa rotor tidak merata di sepanjang sumbunya. Ini menghasilkan gaya sentrifugal yang menyebabkan getaran pada frekuensi 1x putaran mesin, sinyal yang sangat khas dan mudah diidentifikasi.

Penyebabnya bisa beragam: erosi material rotor akibat proses, penumpukan deposit, atau kerusakan pada sebagian rotor. Solusinya adalah rotor balancing, proses yang harus dilakukan oleh teknisi berpengalaman dengan peralatan yang tepat.

Baca Juga: Rotor Balancing: Solusi Mengatasi Getaran Berlebih pada Mesin Industri Anda

Keausan Bearing

Bearing yang aus adalah sumber vibrasi yang sangat umum pada mesin rotasi. Keausan pada permukaan rolling element atau raceway menghasilkan benturan kecil yang berulang, masing-masing menghasilkan pulsa getaran pada frekuensi yang bisa dihitung berdasarkan geometri bearing (BPFI, BPFO, BSF, FTF).

Inilah mengapa acceleration monitoring penting karena tanda awal keausan bearing sering muncul pertama kali pada parameter acceleration, jauh sebelum terasa melalui suara atau panas berlebih.

Looseness (Kelonggaran Mekanis)

Kelonggaran pada baut pondasi, housing bearing, atau sambungan mekanis lainnya menghasilkan getaran dengan pola yang kacau dan sulit diprediksi, sering ditandai dengan munculnya komponen harmonik (2x, 3x, bahkan hingga 10x frekuensi putaran) dalam spektrum vibrasi.

Looseness sering berkembang secara bertahap dan sering menjadi penyebab sekunder: misalignment atau unbalance yang dibiarkan lama akhirnya mengendurkan baut-baut pondasi karena beban dinamis yang terus-menerus.

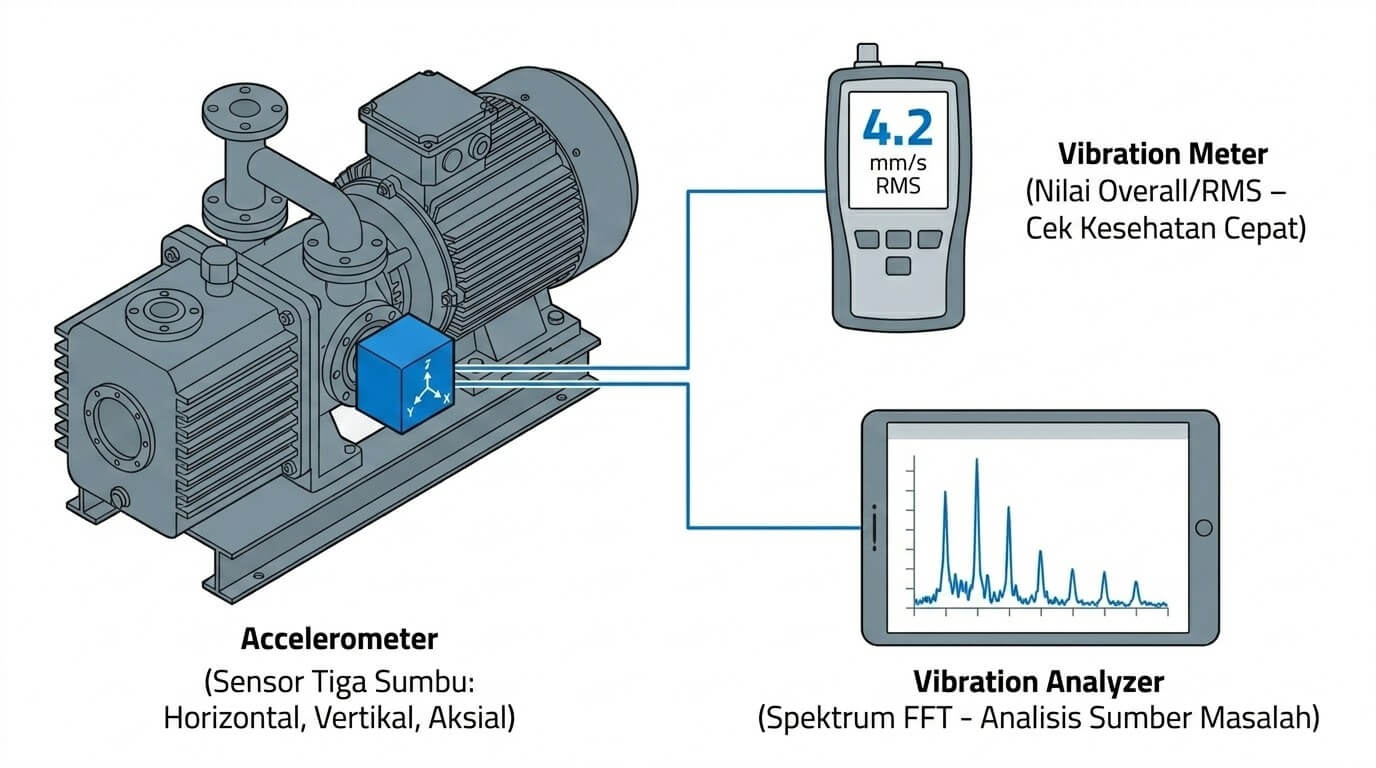

Alat yang Digunakan untuk Pengukuran Vibrasi

Alat utama yang digunakan dalam vibration condition monitoring adalah vibration meter atau vibration analyzer. Perbedaannya, vibration meter menampilkan nilai overall (RMS atau peak) dari parameter yang dipilih, sementara vibration analyzer mampu melakukan analisis spektrum frekuensi (FFT) yang memberikan informasi lebih detail tentang sumber vibrasi.

Sensor yang digunakan adalah accelerometer, dipasang pada titik pengukuran yang telah ditentukan, biasanya di dekat bearing pada sisi horizontal, vertikal, dan aksial. Konsistensi titik pengukuran sangat penting agar data dari satu periode ke periode berikutnya bisa dibandingkan secara akurat.

Untuk program condition monitoring yang terstruktur, data pengukuran dicatat dalam sistem database yang memungkinkan analisis tren dari waktu ke waktu, inilah yang membedakan condition monitoring dari sekadar pengukuran sesekali.

Batas Toleransi Vibrasi Mesin Menurut Standar ISO

Standar yang paling umum dijadikan acuan adalah ISO 10816 (kini diperbarui sebagai ISO 20816), yang mendefinisikan batas toleransi vibrasi berdasarkan kelas mesin dan daya terpasang.

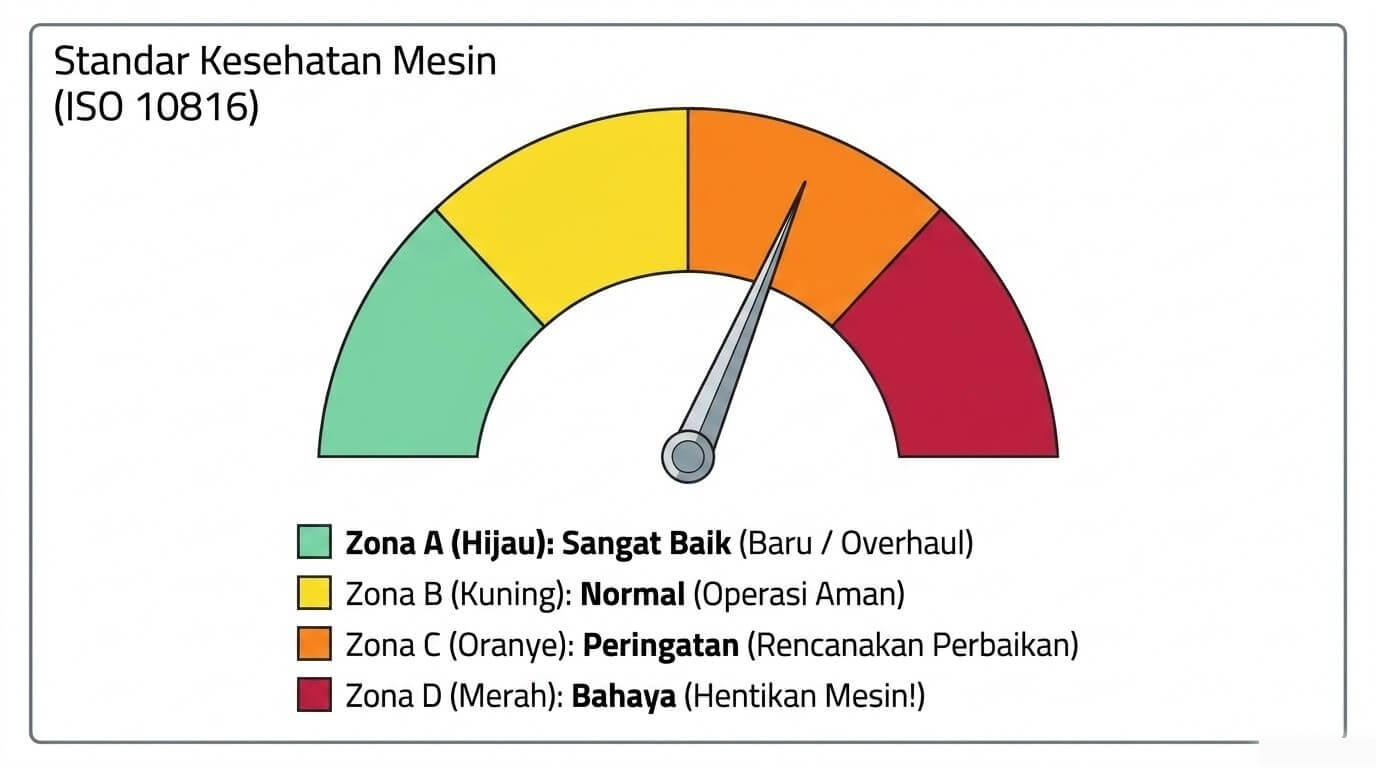

Secara umum, ISO 10816 membagi kondisi mesin ke dalam empat zona:

• Zona A, kondisi mesin baru atau baru selesai overhaul. Vibrasi dalam rentang ini dianggap sangat baik.
• Zona B, kondisi operasi normal jangka panjang yang dapat diterima. Mesin bisa terus beroperasi tanpa pembatasan.
• Zona C, vibrasi sudah di luar batas normal. Mesin masih bisa beroperasi dalam waktu terbatas, namun tindakan perbaikan perlu direncanakan.
• Zona D, vibrasi sudah pada level yang berpotensi menyebabkan kerusakan. Mesin harus dihentikan dan diperiksa.

Nilai batas spesifik untuk setiap zona bergantung pada kelas dan konfigurasi mesin, rujuk dokumen standar ISO yang relevan atau konsultasikan dengan teknisi yang kompeten untuk menentukan acuan yang tepat untuk mesin Anda.

Baca Juga : Mengenal Preventive Maintenance, Manfaat dan Jenisnya

Vibration condition monitoring bukan sekadar teknik pengukuran, ini adalah pendekatan proaktif dalam mengelola kesehatan mesin industri. Dengan memahami parameter yang diukur, mengenali pola vibrasi abnormal, dan mengambil tindakan sebelum kerusakan berkembang, fasilitas industri bisa menghindari downtime tidak terencana yang biayanya jauh melebihi biaya maintenance itu sendiri.

Program ini membutuhkan keteraturan, alat yang tepat, dan, yang tidak kalah penting, teknisi bersertifikat yang mampu menginterpretasikan data, bukan hanya mengambil pengukuran.

Bengkel Sejati menyediakan layanan pemeriksaan dan pengukuran kondisi mesin industri, termasuk evaluasi vibrasi untuk vacuum pump, roots blower, dan mesin rotasi lainnya. Jika mesin Anda menunjukkan tanda-tanda getaran yang tidak normal, atau jika Anda ingin membangun program condition monitoring sebelum masalah muncul, tim Bengkel Sejati siap membantu.

Konsultasikan kondisi mesin Anda melalui layanan maintenance dan overhaul kami, atau pelajari lebih lanjut tentang tanda-tanda vacuum pump yang membutuhkan servis segera sebagai langkah awal.

Referensi

• ISO 10816 / ISO 20816. "Mechanical Vibration, Evaluation of Machine Vibration by Measurements on Non-Rotating Parts."
• Mobley, R. Keith. An Introduction to Predictive Maintenance. Butterworth-Heinemann.
