Transformator (trafo) adalah komponen kritis dalam sistem kelistrikan industri. Kegagalan trafo tidak hanya menghentikan satu mesin, dalam banyak kasus, ia mematikan seluruh lini produksi. Salah satu faktor penentu umur dan keandalan trafo adalah kondisi minyak isolasi di dalamnya.

Minyak isolasi yang terdegradasi adalah penyebab utama kegagalan trafo yang seharusnya bisa dicegah. Purifikasi trafo adalah prosedur yang dirancang untuk memulihkan kualitas minyak isolasi sebelum kerusakan terjadi, dan dalam banyak situasi, prosedur ini jauh lebih ekonomis dibandingkan mengganti minyak secara keseluruhan atau, lebih buruk lagi, mengganti unit trafo itu sendiri.

Apa Itu Purifikasi Trafo?

Purifikasi trafo adalah proses pengolahan minyak isolasi transformator untuk menghilangkan kontaminan, baik berupa air, gas terlarut, partikel padat, maupun produk oksidasi, sehingga kualitas minyak kembali memenuhi standar operasional yang dipersyaratkan.

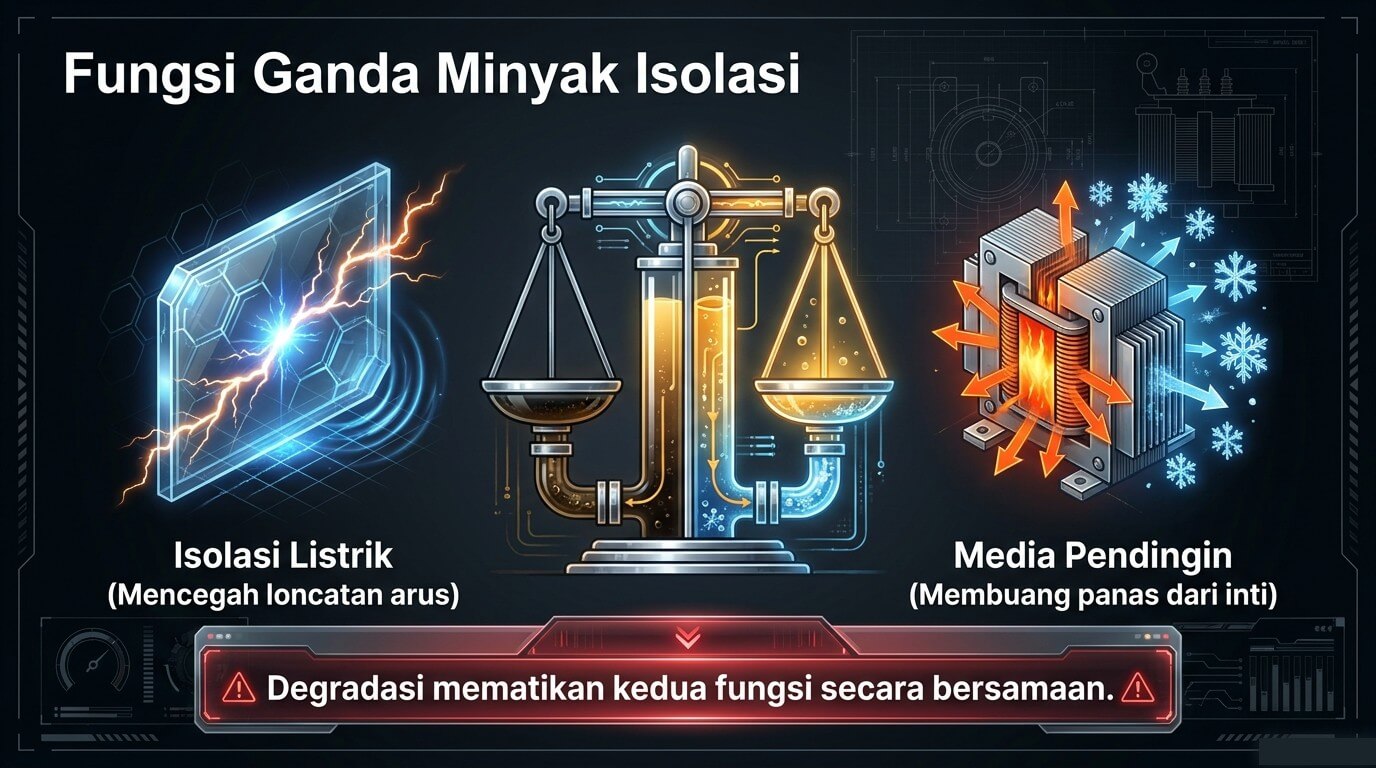

Minyak isolasi pada trafo berfungsi ganda sebagai media isolasi listrik yang mencegah loncatan arus antar komponen bertegangan, sekaligus sebagai media pendingin yang membuang panas dari inti dan kumparan trafo ke lingkungan.

Ketika kualitas minyak menurun, kedua fungsi ini terganggu secara bersamaan, dan risikonya langsung berdampak pada keandalan sistem kelistrikan secara keseluruhan.

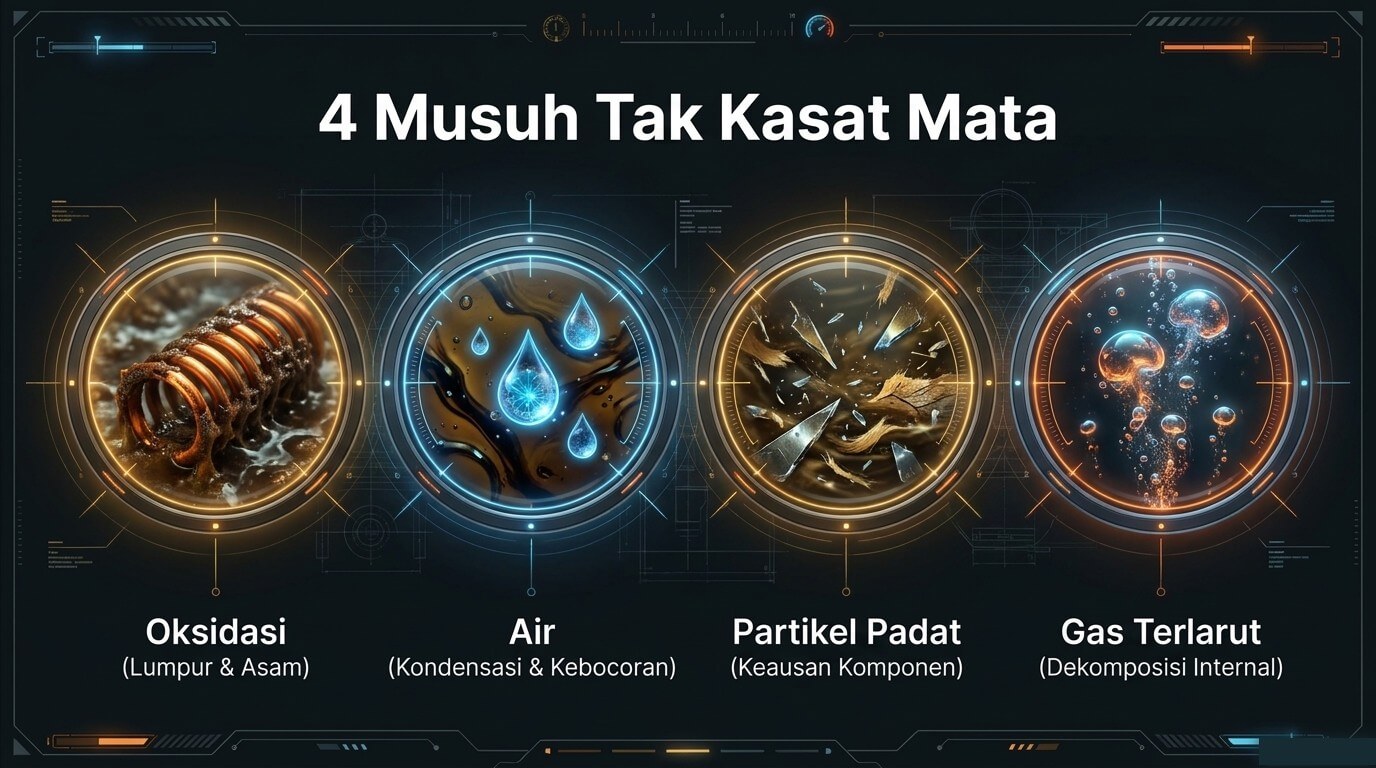

Mengapa Kualitas Minyak Trafo Bisa Menurun?

Minyak isolasi tidak rusak dalam semalam. Ada beberapa mekanisme degradasi yang berlangsung selama operasi normal:

• Oksidasi adalah proses paling umum. Minyak yang terpapar oksigen, terutama pada trafo yang "bernapas" (non-hermetically sealed), akan membentuk asam dan lumpur (sludge) secara bertahap. Produk oksidasi ini mengurangi kemampuan isolasi minyak dan bisa mengendap pada kumparan, menghambat pendinginan.
• Kontaminasi air terjadi melalui kondensasi udara lembab, kebocoran seal, atau penyerapan dari material isolasi padat (kertas, pressboard) yang sudah jenuh. Air adalah musuh utama isolasi minyak, bahkan kadar air yang sangat kecil, dalam satuan ppm (parts per million), dapat menurunkan nilai breakdown voltage secara signifikan.
• Partikel padat berasal dari keausan komponen internal, serpihan material isolasi yang terdegradasi, atau kontaminasi eksternal. Partikel konduktif sangat berbahaya karena bisa membentuk jalur konduktif antara bagian bertegangan.
• Gas terlarut terbentuk akibat dekomposisi termal atau elektrikal dari minyak dan material isolasi padat. Keberadaan gas-gas tertentu, seperti asetilena, hidrogen, atau karbon monoksida, dalam konsentrasi tinggi adalah indikator adanya masalah internal yang serius di dalam trafo.

Baca Juga: Commissioning Test: Pengertian, Tujuan, dan Prosedur Standar untuk Mesin Industri

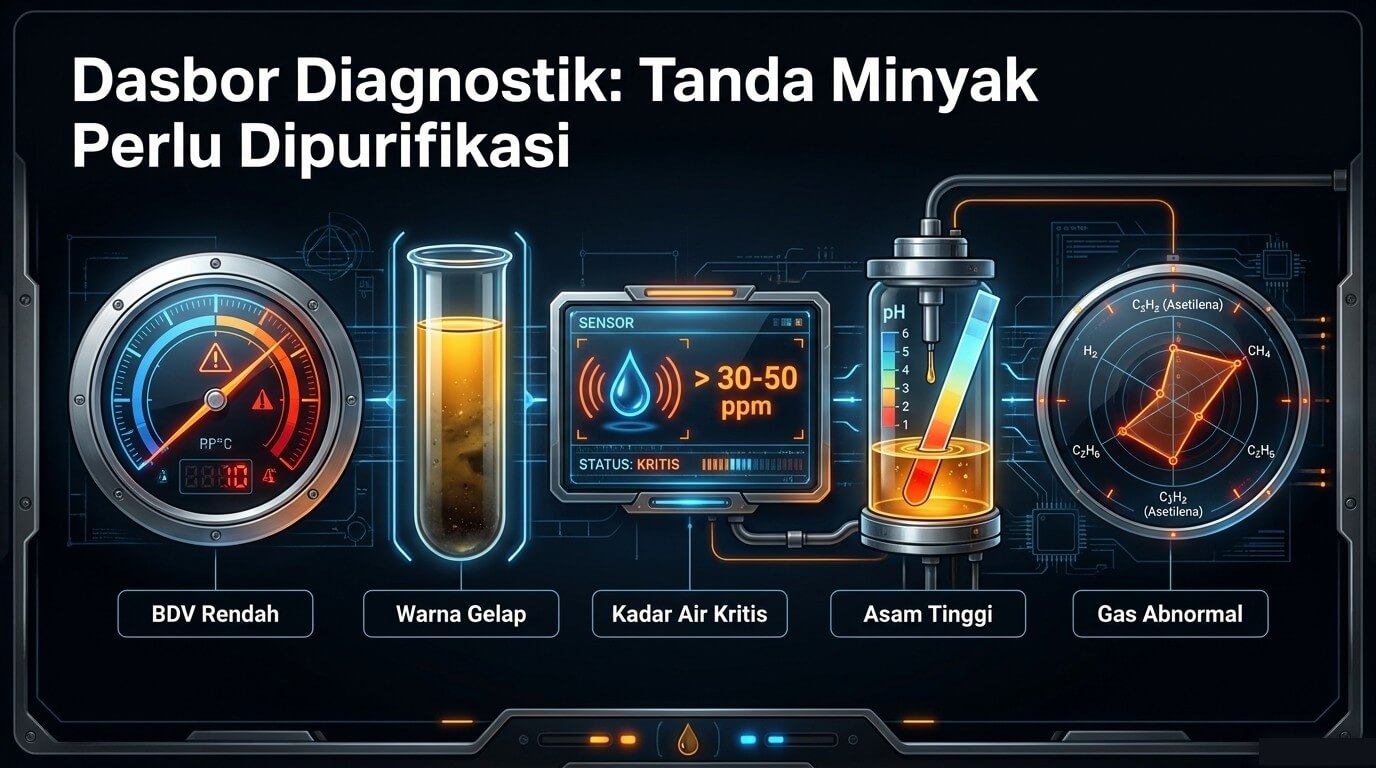

Tanda-Tanda Minyak Trafo Perlu Dipurifikasi

Beberapa parameter bisa diukur untuk menentukan apakah minyak trafo sudah perlu dipurifikasi:

• Breakdown voltage (BDV) di bawah standar, BDV adalah tegangan minimum di mana minyak mengalami kegagalan isolasi. Standar IEC mensyaratkan nilai BDV tertentu tergantung kelas tegangan trafo. Nilai di bawah batas ini adalah sinyal langsung bahwa minyak tidak lagi aman digunakan tanpa pengolahan.
• Warna minyak berubah gelap, Minyak trafo baru berwarna kuning jernih hingga kuning keemasan. Perubahan warna menjadi coklat atau hitam menunjukkan oksidasi lanjut dan pembentukan sludge.
• Kadar air tinggi, Diukur dengan metode Karl Fischer. Kadar air di atas 30–50 ppm pada minyak trafo tegangan menengah ke atas sudah dianggap perlu penanganan.
• Angka keasaman (acid number) tinggi, Produk oksidasi bersifat asam dan korosif terhadap komponen logam dan material isolasi padat di dalam trafo. Kenaikan angka keasaman adalah indikator oksidasi lanjut.
• Hasil Dissolved Gas Analysis (DGA) abnormal, DGA adalah pengujian yang menganalisis jenis dan konsentrasi gas terlarut dalam minyak. Pola gas tertentu mengindikasikan jenis masalah spesifik, mulai dari overheating lokal hingga discharge elektrikal.

Baca Juga: Vibration Condition Monitoring Mendeteksi Kerusakan Mesin Industri Sebelum Terlambat

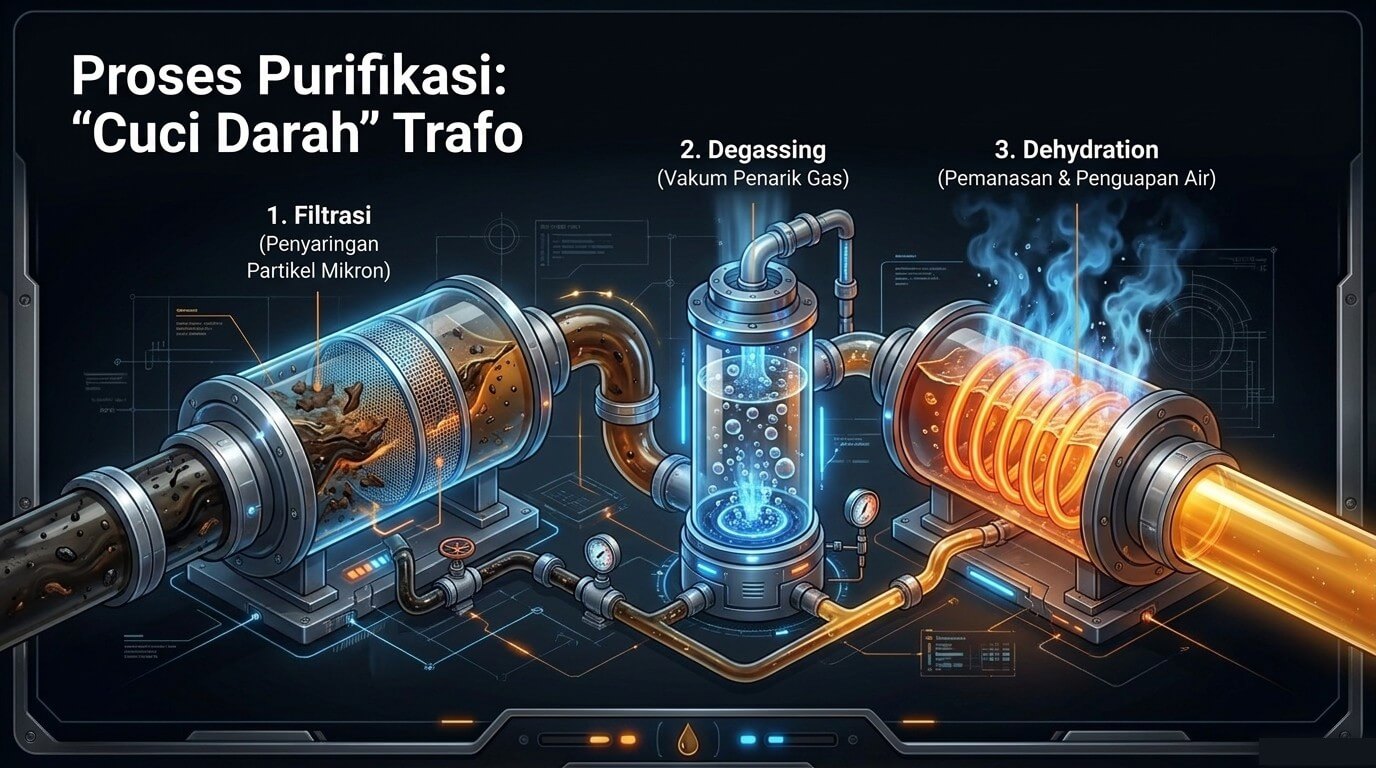

Proses Purifikasi Trafo

Purifikasi minyak trafo umumnya dilakukan menggunakan mesin oil purifier yang dapat menjalankan beberapa proses sekaligus atau secara bertahap, tergantung tingkat kontaminasi minyak.

Filtrasi (Penyaringan Partikel)

Tahap pertama adalah filtrasi mekanis untuk menghilangkan partikel padat tersuspensi dalam minyak. Filter dengan ukuran pori tertentu (biasanya dalam satuan mikron) menahan partikel yang berpotensi membentuk jalur konduktif atau mengendap pada komponen trafo.

Filtrasi saja tidak cukup jika minyak sudah terkontaminasi air atau gas, ini adalah tahap pertama dari proses yang lebih lengkap.

Degassing (Penghilangan Gas Terlarut)

Minyak yang mengandung gas terlarut dalam konsentrasi abnormal diproses dalam ruang vakum. Pada tekanan rendah, gas-gas yang terlarut akan keluar dari minyak dan diekstraksi. Proses ini sekaligus membantu mengurangi kadar air karena air juga bersifat volatil pada kondisi vakum.

Degassing penting dilakukan sebelum trafo kembali dioperasikan setelah perbaikan atau pengisian minyak baru, karena gelembung gas dalam minyak dapat menurunkan nilai BDV secara dramatis.

Dehydration (Penghilangan Kadar Air)

Penghilangan air dari minyak trafo dilakukan melalui kombinasi pemanasan terkontrol dan vakum. Minyak dipanaskan hingga suhu tertentu untuk meningkatkan mobilitas molekul air, lalu dilewatkan melalui ruang vakum sehingga air menguap dan terpisah dari minyak.

Proses dehydration yang efektif dapat menurunkan kadar air dari ratusan ppm menjadi di bawah ambang batas yang dipersyaratkan, sekaligus memulihkan nilai BDV yang sebelumnya rendah akibat kontaminasi air.

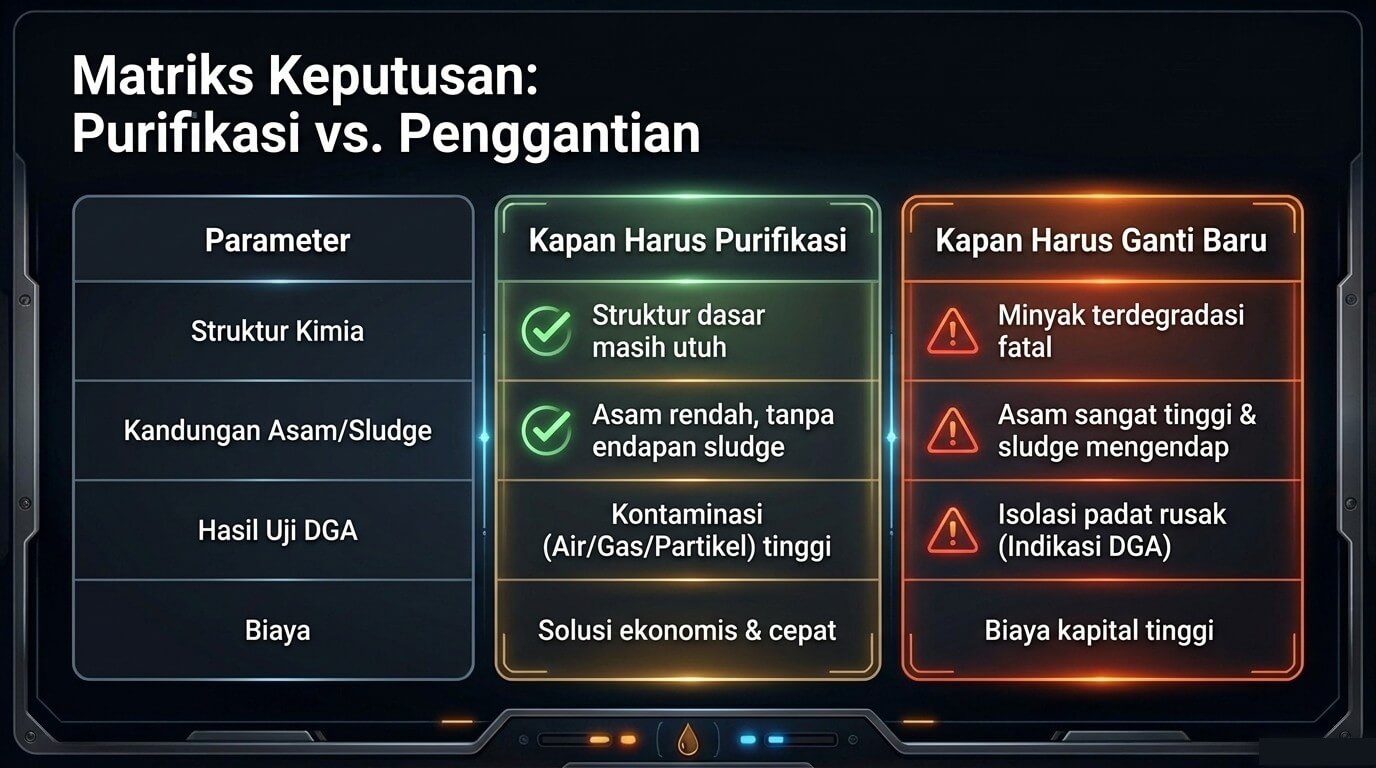

Purifikasi vs Penggantian Minyak Trafo

Pertanyaan yang sering muncul di lapangan, kapan sebaiknya minyak dipurifikasi, dan kapan harus diganti seluruhnya?

Purifikasi adalah pilihan yang tepat ketika kondisi minyak masih dalam batas yang bisa dipulihkan, kadar air, partikel, dan gas terlarut tinggi, tetapi struktur kimia dasar minyak belum terdegradasi secara fundamental. Dalam kondisi ini, purifikasi dapat mengembalikan performa minyak mendekati kondisi baru dengan biaya yang jauh lebih rendah dibanding penggantian penuh.

Penggantian minyak diperlukan ketika oksidasi sudah sangat lanjut, angka keasaman sangat tinggi, sludge sudah mengendap pada komponen internal, atau hasil DGA menunjukkan adanya kerusakan isolasi padat yang disertai kontaminasi minyak secara menyeluruh. Purifikasi dalam kondisi ini hanya akan memperlambat kerusakan, bukan menyelesaikannya.

Keputusan ini sebaiknya didasarkan pada hasil pengujian laboratorium yang komprehensif, bukan hanya dari inspeksi visual.

Baca Juga: Mengapa Servis Mesin Industri Harus Ditangani Teknisi Bersertifikat?

Minyak isolasi trafo bukan komponen yang bisa diabaikan hingga trafo benar-benar mengalami kegagalan. Pemantauan kualitas minyak secara berkala, melalui pengujian BDV, kadar air, angka keasaman, dan DGA, adalah bagian dari program perawatan trafo yang bertanggung jawab.

Purifikasi yang dilakukan pada waktu yang tepat dapat memperpanjang umur minyak dan trafo secara signifikan, sekaligus mencegah downtime kelistrikan yang berpotensi menghentikan seluruh operasional produksi.

Jika Anda membutuhkan konsultasi mengenai kondisi minyak trafo atau layanan perawatan elektrikal industri, tim Bengkel Sejati siap membantu, hubungi kami melalui bengkelsejati.co.id untuk informasi lebih lanjut.

Baca Juga: Layanan Maintenance & Overhaul Vacuum Pump dan Roots Blower Terpercaya

Referensi

• IEC 60296, Fluids for electrotechnical applications: Unused mineral insulating oils for transformers and switchgear
• IEC 60156, Insulating liquids: Determination of the breakdown voltage at power frequency
• Cigre. "Guide for Transformer Maintenance"
